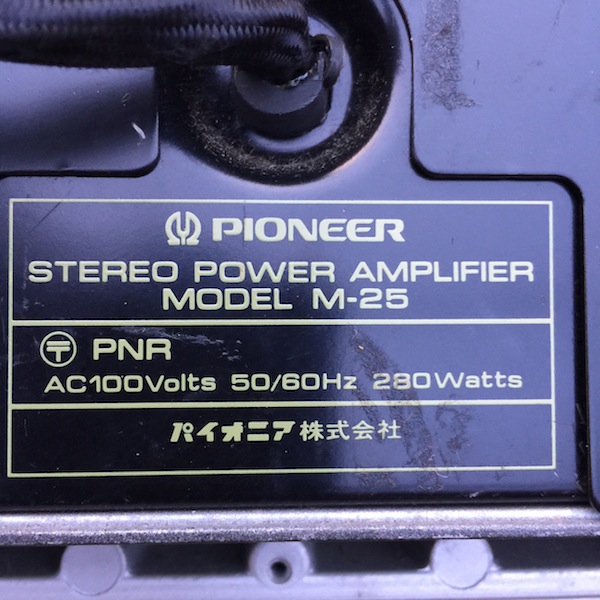

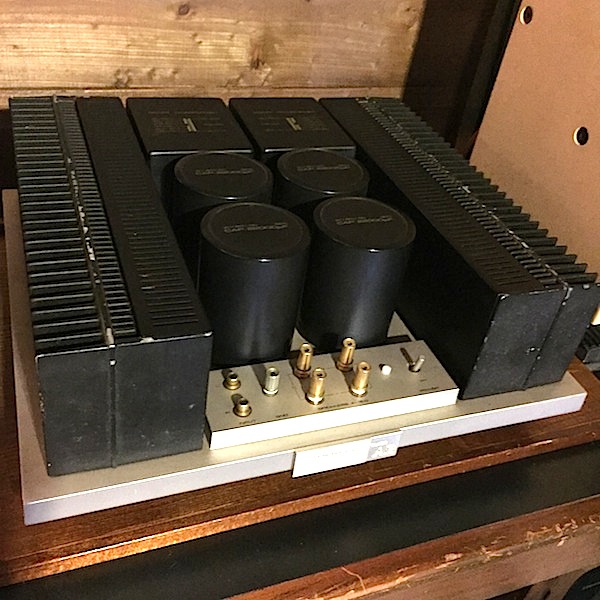

Pioneer M-25
1977

※要修理
部品取りとしても貴重で高価な大人気機種です!

当時価格20万円の高級機です。今でも人気です★
電源は入りますが音が出ません。修理、部品取りとしてどうぞ。

■アンプの性能は可聴帯域内のみでなく、超広帯域にわたり低歪で
 フルパワー再生できなければならないという"マグニワイド・パワーレンジ"の
 設計思想のもとに開発されたステレオパワーアンプ。

■超高域における低歪フルパワー再生を可能にするため、高域スイッチング特性に
 すぐれた集団トランジスターRET(Ring Emitter Transistor)を開発・採用。
 このトランジスタは高周波特性に優れた小電力用トランジスタを数百個並列合成したもので、
 小電力トランジスタの高速スイッチング特性を損なうことなく破壊強度を上げて大電力化を図っています。

■超低域に対しても極小の歪率で充分なパワーを確保するためDCアンプ構成を採用。
 DCアンプ構成はNFB回路にコンデンサを持たないため、超低域まで過渡歪や位相歪を追放。

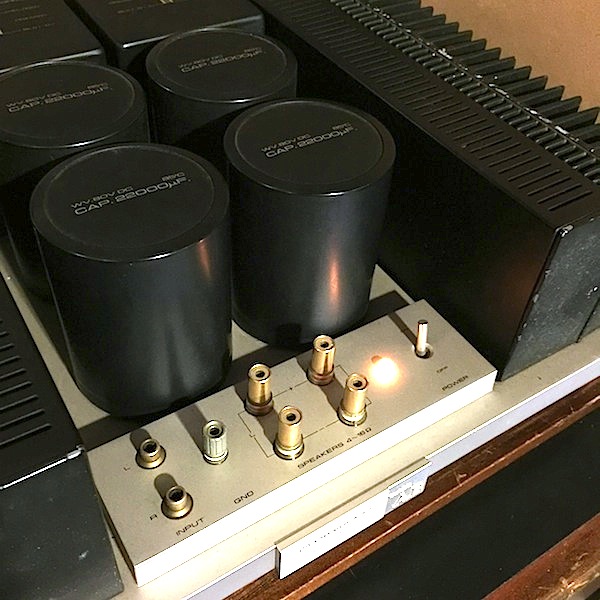

 さらに、十分なパワーを確保するため、左右独立の大型トランスと22,000μF×4の
 大容量コンデンサーによる大型電源部を搭載。

■M-25では3WまでをA級動作とし、それ以上の出力ではAB級動作をさせており。
 これにより音質と大出力の両立を図っています。
 また、電力の利用率は一般のB級アンプに近い高能率なので、
 音楽信号のピーク成分もゆとりをもって再生しています。

■アンプ内部の低インピーダンス化を徹底するため、電源コンデンサーからスピーカー端子までの
  アース側に、幅12mm、厚さ1mmの純銅板を使用
  また、大電流が流れる整流器からスピーカー端子までのホットラインには、
  抵抗値が従来の太線の1/4になる極太14番線(2.03φヨリ線)を使用し、

■ 左右チャンネル間のセパレーションを抑えたモノコンストラクションにより高セパレーションを実現。
   入出力端子だけでなく、基板上の端子にも金メッキが施されています。
  また、保護回路のパワーリレーでは、小電流用と大電流用の2つの接点を持つ
  親子リレーを採用しており、接点の劣化を防いでいます。

■機種の定格
型式 ステレオパワーアンプ
 回路方式 初段差動カレントミラー負荷3段ダーリントン
 パラレルプッシュプル純コンプリメンタリーOCL回路
 (AB級動作、DCアンプ構成)
  ダンピングファクター 100 (20Hz〜20kHz、8Ω)
  SN比(IHF、Aネットワーク、ショートサーキット) 120dB
  チャンネルセパレーション 1kHz:105dB
  100kHz:70dB
  使用半導体 トランジスタ:55個
  ダイオード、他:53個
  電源電圧 100V、50Hz/60Hz
  消費電力 280W(電気用品取締法)
  最大消費電力 800W
  外形寸法 幅420×高さ153×奥行370mm
  重量 22.5kg

PIONEER M-25 パワーアンプ[AV-28]
